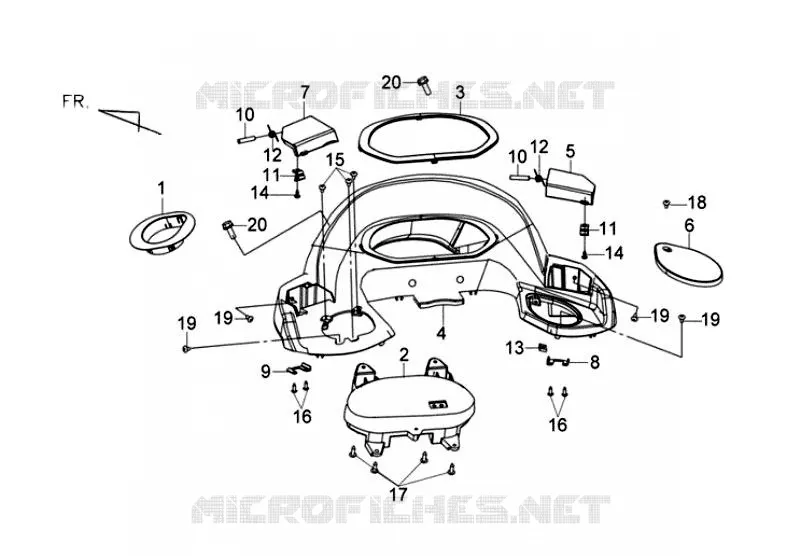

DEKKING VAN DE SNELHEIDSMETER VOOR SYM JOYRIDE 125 (LF12W-6) 2013

FRONT COVER ASSY

(1) 17509-LVA-000

FUEL TANK CAP RUBBER

(2) 37200-LWA-110

SPEEDOMETER ASSY

(2) 37200-LWA-100

2-1

(2-1) 37224-LTA-000

WIRE HARNESS METER

(3) 37202-LVA-000

METER GARNISH

(4) 53208-LVA-007

METER COVER

(5) 64303-LVA-000

R.COIN BOX LID

(6) 64305-LVA-000

RESERVE TANK LID BK-001U

(7) 64306-LVA-000

L.COIN BOX LID

(8) 64311-LVA-000

R.LID HINGE STAY

(9) 64312-LVA-000

L.LID HINGE STAY

(10) 64313-LVA-000

LID HINGE PIN

(11) 81134-A1A-010-KA

INNER BOX HOOK(BK-001U)

(12) 81153-HMA-010

COIN BOX LID SPRING

(13) 90302-V02-000

NUT SPRING 4MM

(14) 93903-34320

TAPPING SCREW 4X12

(15) 93903-34380

TAPPING SCREW 4X12

(16) 93903-25320

TAPPING SCREW 5X16

(17) 93903-35380

TAPPING SCREW 5X16

(18) 93903-44380

TAPPING SCREW 4X12

(19) 93903-45380

TAPPING SCREW 5X16

(20) 95801-06012-08

FLANGE BOLT

	Onderdeelnummer	Produkt	Aantal
# 1	17509-LVA-000	FUEL TANK CAP RUBBER	4,84 €
# 2	37200-LWA-000 37200-LWA-110	SPEEDOMETER ASSY	412,96 €
# 2	37200-LWA-100	37200-LWA-100	379,22 €
# 2-1	37224-LTA-000	WIRE HARNESS METER	63,15 €
# 3	37202-LVA-000	METER GARNISH	29,56 €
# 4	53208-LVA-000 53208-LVA-007	METER COVER	41,40 €
# 5	64303-LVA-000	R.COIN BOX LID	5,61 €
# 6	64305-LVA-000	RESERVE TANK LID BK-001U	7,06 €
# 7	64306-LVA-000	L.COIN BOX LID	5,00 €
# 8	64311-LVA-000	R.LID HINGE STAY	1,77 €
# 9	64312-LVA-000	L.LID HINGE STAY	1,77 €
# 10	64313-LVA-000	LID HINGE PIN	2,90 €
# 11	81134-A1A-010-KA	INNER BOX HOOK(BK-001U)	10,39 €
# 12	81153-HMA-010	COIN BOX LID SPRING	0,47 €
# 13	90302-V02-000	NUT SPRING 4MM	0,52 €
# 14	93903-34320	TAPPING SCREW 4X12	0,30 €
# 15	93903-34380	TAPPING SCREW 4X12	0,23 €
# 16	93903-35320 93903-25320	TAPPING SCREW 5X16	0,40 €
# 17	93903-35380	TAPPING SCREW 5X16	Contact	0,00 €
# 18	93903-44380	TAPPING SCREW 4X12	0,49 €
# 19	93903-45380	TAPPING SCREW 5X16	0,52 €
# 20	95801-06012-08	FLANGE BOLT	0,52 €

Houd er rekening mee dat de te koop aangeboden onderdelen onderdelen zijn uit de catalogus van de fabrikant, we moeten ze soms speciaal voor u bestellen bij SYM. Raadpleeg het gedeelte Verzending en Levering voor meer informatie over levertijden.
De schema's zijn niet contractueel, als u vragen heeft, staan onze professionals voor u klaar om u zo goed mogelijk te helpen en te adviseren.
Selecteer het gewenste onderdeelnummer in het diagram of raadpleeg de lijst hierboven om de informatie en prijzen met betrekking tot de verschillende onderdelen te vinden.
Zorg ervoor dat u de vereiste hoeveelheid bestelt wanneer u een onderdeel aan uw winkelwagentje toevoegt. Houd er rekening mee dat de aangegeven eenheidsprijs de prijs is voor elk onderdeelnummer in hoeveelheid 1.
Vind op deze pagina alle originele onderdelen met betrekking tot de DEKKING VAN DE SNELHEIDSMETER van uw SYM JOYRIDE 125 (LF12W-6) van 2013. Laat het ons weten als u vragen heeft.
